ZAZM型電動高壓套筒調節閥

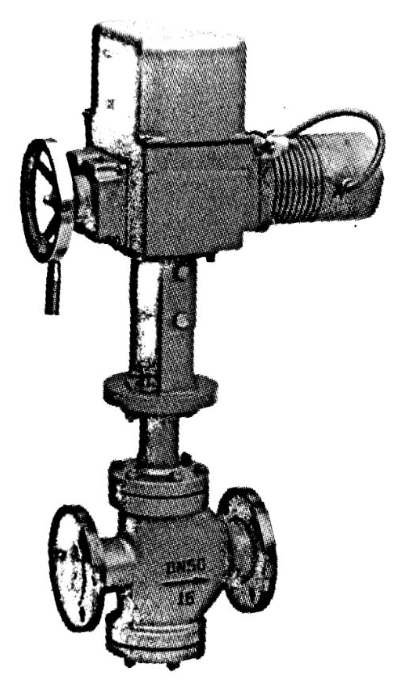

圖片展示

產品描述

產品型號：ZAZM型
產品特點：ZAZM型電動高壓套筒調節閥

詳細介紹

ZAZM型電動高壓套筒調節閥

ZAZN系列電動直通雙座調節閥由SKZ型系列直行程電動執行機構和直通雙座閥兩部分組成。以單相交流220V電源為動力，接受0~10mA或4~20mA直流信號，自動地控制調節閥開度，達到對管內流體的壓力、流量、液位等工藝參數的連續調節。

該產品具有動作靈敏、能源取用方便、信號傳輸迅速等特點。廣泛應用于店里、冶金、化工、輕紡等工業自動控制系統中。

產品型號

ZAZN-16型

ZAZN-40型

ZAZN-64型

ZAZN-64G型

主要技術參數

公稱通徑DN（mm）	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑DN（mm）	26.24	32.30	40.38	50.48	66.64	80.76	100.98	125.123	150.148	200.197	252.248	303.297
額定流量系數Kv	10	16	25	40	63	100	160	250	400	630	1000	1600
流量特性	直線；等百分比
公稱壓力PN（Mpa）	1.6,4.0,6.4										4.0,6.4
連接形式	法蘭連接：PN1.6按JB79-59標準；PN4.0,6.4按JB79-59標準
配用執行機構型號	DKZ-310				DKZ-410			DKZ-410			DKZ510
出抽推力（N）	4000				6400			6400			16000
行程L（mm）	16		25		40			60			100
全行程時間	12.5		20		32			37			62
作用方式	電開式（K常用）；電關式（B）
輸入信號	0~10mA 4~20mA DC
供電電源	220V；50-60Hz
固有可調比R	30:1

主要技術性能指標

項目	技術性能指標
基本誤差%	≤±5
回差%	≤3
死區%	≤5
泄漏量	0.01%*閥額定容量
額定流量系數誤差%	≤±10

閥門材料和適用溫度范圍

閥體材料	材料牌號	公稱壓力（Mpa）	適用溫度范圍℃
閥體材料	材料牌號	公稱壓力（Mpa）	常溫型	熱片型
鑄鐵	HT200	1.6	-20~200	~
鑄鋼	ZG230~450	4.0,6.4	-40~250	-40~450
鑄不銹鋼	ZG1Cr18NI9TI ZG0Cr18NI12Mo2TI	4.0,6.4	-40~250	-60~450

允許壓差

標準組配的電動雙座調節閥考慮到介質對閥芯、閥座的沖蝕和高壓差引起的躁聲、振動，一般情況下，閥的壓差不應該超過1MPa，如果壓差較高，則應采取相應的工藝措施。

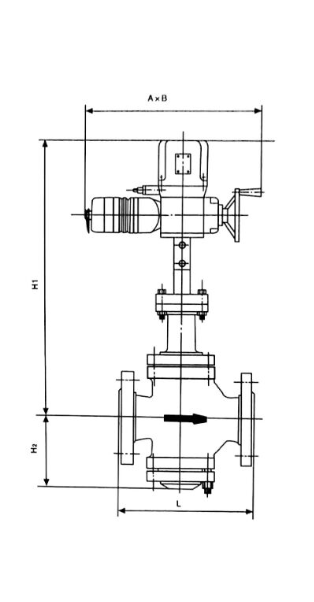

外形尺寸

公稱通徑DN（mm）	A*B	L		H1		H2
公稱通徑DN（mm）	A*B	PN1.8	PN4.0	常溫型	熱片型	H2
25	230*460	185	190	670	820	104
32		200	210	673	823	107
40		220	230	693	843	126
50		250	255	698	848	131
65		275	285	799	959	175
80	230*530	300	310	809	969	190
100		350	355	821	981	202
125		410	425	872	1087	250
150		450	460	882	1097	260
200	260*630	550	560	924	1139	302
250		670	660	1156	1368	422
300		770	770	1215	1427	484

訂貨須知：訂貨時請?zhí)顚憽兑?guī)格書》或注明一下內容：
1.產品型號
2.公稱壓力
3.公稱通徑、額定流量系數Kv
4.信號壓力、彈簧范圍
5.流量特性
6.閥的開關方式
7.介質工作溫度范圍
8.閥體、閥芯材料
9.是否帶附件，說明附件型號
10.是否有其他特殊要求
