氣動調節閥

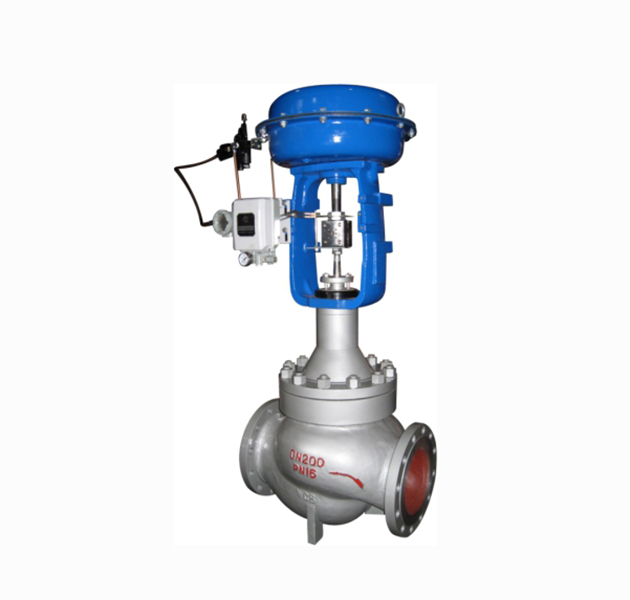

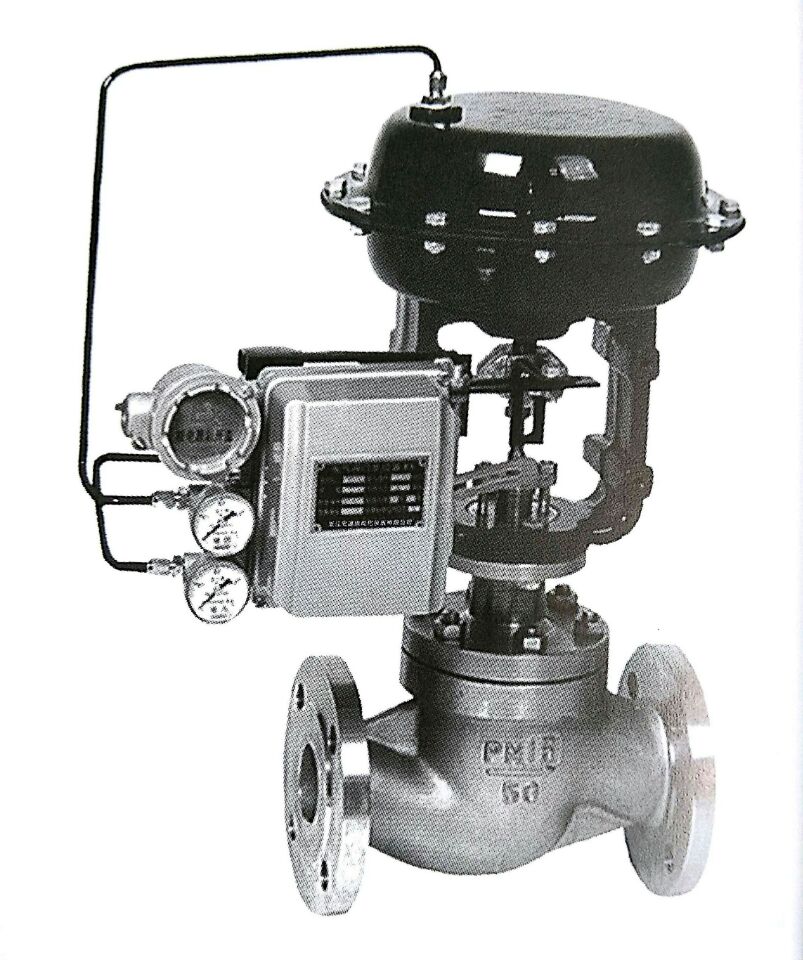

ZJHP(M)型 氣動薄膜調節閥
圖片展示
產品描述
產品型號：ZJHP(M)型
產品特點：ZJHP(M)型 氣動薄膜調節閥
產品特點：ZJHP(M)型 氣動薄膜調節閥
詳細介紹
ZJHP型精小型氣動單座調節閥由新型多彈簧薄膜執行機構計劃和低流阻單座閥組成，是符合IEC標準的通用閥產品。該產品執行機構高度低、重量輕、組裝調校簡便；低流阻單座閥具有流道通暢，流量系數大等特點。
該產品具有動作可靠，流量特性精度高，可調比大；結構緊湊，外形尺寸小等優點，可廣發應用在石油化工、醫藥、冶金、造紙、水處理等行業，控制各種不同流體介質。
| 公稱通徑mm | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||||||
| 閥座通徑mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量 | 直線 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 998 | 1600 |
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | |
| 公稱壓力Mpa | 1.6 | 4 | 6.4 | 100 | |||||||||||||
| 額定行程mm | 10 | 16 | 25 | 40 | 60 | ||||||||||||
| 固有流量特性 | 直線、等百分比 | ||||||||||||||||
| 介質溫度 | —20~200(常溫型)、—40~250、—40~450（中溫型） | ||||||||||||||||
| 法蘭連接型式 | PN1.6MPa按GB9110.1-2000平面、突面整體鋼制管法蘭，閥體突面 | ||||||||||||||||
| PN4.0、6.4MPa按GB9113.2-2000凹凸面整體鋼制管法蘭，閥體凹面 | |||||||||||||||||
| 閥體材質 | HT200、WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti | ||||||||||||||||
| 閥芯材質 | 1Cr18Ni9Ti、0Cr18Ni12Mo2Ti | ||||||||||||||||
| 上閥蓋型式 | 普通型（常溫型）、熱片式（中溫型） | ||||||||||||||||
| 可調比 | 50:01:00 | ||||||||||||||||
| 執行機構代號 | ZHA(B)-22 ZHA(B)-23 ZH(A)-34 ZHA(B)-45 ZHA(B)-56 | ||||||||||||||||
| 彈簧范圍Kpa | 20-100(標準)、40-200、80-240 | ||||||||||||||||
| 氣源壓力Mpa | 0.14、0.25、0.4 | ||||||||||||||||
注：1.彈簧設定范圍一般按20-100KPa標準產品供貨，特殊要求應說明。
2.可為用戶提供按ANSI、JPI法蘭標準制造的產品。
性能指標
| 項目 | 指標值 | 項目 | 指標值 | ||||||||
| 始終點偏差% | 氣關 | 不帶定位器 | 始點 | ±5.0 | |||||||
| 終點 | ±2.5 | ||||||||||
| 基本誤差% | 不帶定位器 | ±5.0 | 帶定位器 | 始點 | ±1.0 | ||||||
| 帶定位器 | ±1.0 | 終點 | ±1.0 | ||||||||
| 回差% | 不帶定位器 | 3.0 | 氣開 | 不帶定位器 | 始點 | ±2.5 | |||||
| 帶定位器 | 1.0 | 終點 | ±5.0 | ||||||||
| 死區% | 不帶定位器 | 3.0 | 帶定位器 | 始點 | ±1.0 | ||||||
| 帶定位器 | 0.4 | 終點 | ±1.0 | ||||||||
| 額定行程偏差% +2.5 | 允許泄漏量I/h 1×10-4×閥額定容量 | ||||||||||
允許壓差
作用方式
執行機構代號
彈簧范圍Kpa
氣源壓力Kpa
需配配件
20
25
40
50
65
80
100
150
200
250
300
10
12
15
20
32
40
125
150
氣 關 式
ZHA-22
20-100
140
—
6.4
6.2
4.0
2.2
1.4
20-100
250
P
6.4
6.4
6.4
6.4
6.4
40-200
400
P;R
6.4
6.4
6.4
6.4
6.4
ZHA-23
20-100
140
—
0.87
0.56
0.35
20-100
250
P
5.6
3.6
2.5
40-200
400
P;R
6.4
5.0
3.2
ZHA-34
20-100
140
—
0.3
0.2
0.1
20-100
250
P
2.2
1.4
1.0
40-200
400
P;R
3.21
2.0
1.3
ZHA-45
20-100
140
—
0.15
0.1
0.06
20-100
250
P
1.0
0.71
0.4
40-200
400
P;R
1.3
0.97
0.54
ZHA-56
20-100
140
—
0.058
0.039
20-100
250
P
0.35
0.23
40-200
400
P;R
0.5
0.35
氣 開 式
ZHB-22
20-100
140
1
4.46
3.09
1.98
1.11
0.71
40-200
250
P;R
6.4
6.4
6.4
6.4
2.14
80-240
400
P
6.4
6.4
6.4
6.4
4.99
ZHB-23
20-100
140
—
0.44
0.28
0.18
40-200
250
P;R
1.3
0.84
0.53
80-240
400
P
3.0
1.95
1.25
ZHB-34
20-100
140
—
0.17
0.11
0.07
40-200
250
P;R
0.51
0.33
0.21
80-240
400
P
1.18
0.78
0.5
ZHB-45
20-100
140
—
0.07
0.05
0.028
40-200
250
P;R
0.22
0.15
0.08
80-240
400
P
0.51
0.35
0.2
ZHB-56
20-100
140
—
0.029
0.018
40-200
250
P;R
0.09
0.058
80-240
400
P
0.2
0.15
外形尺寸及重量
DN
L
H
H1
重量
?A
PN 16
PN 40
PN 64
常溫
中溫
PN 16
PN 40
PN 64
PN 16
PN 40
PN 64
20
181
194
206
398
548
52
52
65
19
23
285
25
184
197
210
410
560
57
57
70
20
24
285
40
222
235
251
445
620
75
75
85
26
35
285
50
254
267
286
475
627
82
82
90
30
40
285
65
276
292
311
610
790
92
92
102
47
66
360
80
298
317
337
622
807
100
100
107
55
78
360
100
352
368
394
640
850
110
117
125
65
99
360
150
451
473
508
870
1130
142
150
172
130
160
470
200
600
600
650
890
1150
170
187
207
175
250
470
250
673
708
775
1203
1523
202
225
235
350
470
580
300
737
775
900
1234
1554
230
257
500
500
660
580
主要零件材料
零件名稱
材料
溫度范圍
備注
閥體上閥蓋
HT200
-20—200℃
ZG230-450
-40—450℃
ZG1Cr18Ni9Ti
-250—550℃
ZG0Cr18Ni12Mo2Ti
-250—550℃
訂貨須知：訂貨時請?zhí)顚?xiě)《規格書》或注明一下內容：
1.產品型號
2.公稱壓力
3.公稱通徑、額定流量系數Kv
4.信號壓力、彈簧范圍
5.流量特性
6.閥的開關方式
7.介質工作溫度范圍
8.閥體、閥芯材料
9.是否帶附件，說明附件型號
10.是否有其他特殊要求
