ZMAN型氣動單彈簧雙座調節閥

圖片展示

產品描述

產品型號：ZMAN型
產品特點：ZMAN型氣動單彈簧雙座調節閥

詳細介紹

ZMAN型氣動單彈簧雙座調節閥

ZMAN氣動薄膜雙座調節閥是常用的執行器之一。閥內有兩三個閥座，流體通過閥芯和兩個閥座之間的上下密封面流出，因而流通能力大，不平衡力小。適用于流量大，壓差大，泄漏量要求不高的場合。

執行機構主要技術參數

型號	ZMAB-2	ZMAB-3	ZMAB-4	ZMAB-5	ZMAB-6
薄膜有效面積cm2	280	400	630	100	1600
行程mm	16	25	40	60	100
彈簧范圍Kpa	20-100/40-200/20-60、60-100/80-240

性能指標

項目		指標值	項目				指標值
基本誤差%	不帶定位器	±5.0	始終點偏差%	氣關	不帶定位器	始點	±5.0
基本誤差%	帶定位器	±1.0			不帶定位器	終點	±2.5
回差%	不帶定位器	3			帶定位器	始點	±1.0
回差%	帶定位器	1			帶定位器	終點	±1.0
				氣開	不帶定位器	始點	±2.5
					不帶定位器	終點	±5.0
					帶定位器	始點	±1.0
死區%	不帶定位器	3			帶定位器	終點	±1.0
死區%	帶定位器	0.4		允許泄漏量1/h 110-3閥額定容量
額定行程偏差		2.5		允許泄漏量1/h 110-3閥額定容量

允許壓差

氣源壓力Mpa	彈簧壓力Kpa	公稱通徑mm
氣源壓力Mpa	彈簧壓力Kpa	25	32	40	50	65	80	100	125	150	200	250	300
0.14	20-100	5.4	4.4	4.9	3.8	4.7	3.6	2.8	3.7	2.7	2.1	2	1.7
0.24	40=200	6.4	6.4	6.4	6.4	6.4	6.4	6.4	6.4	5.4	4.8	4.6	3.9

注：使用條件為閥桿在介質流出端關閉時P2=0狀態下

可配附件

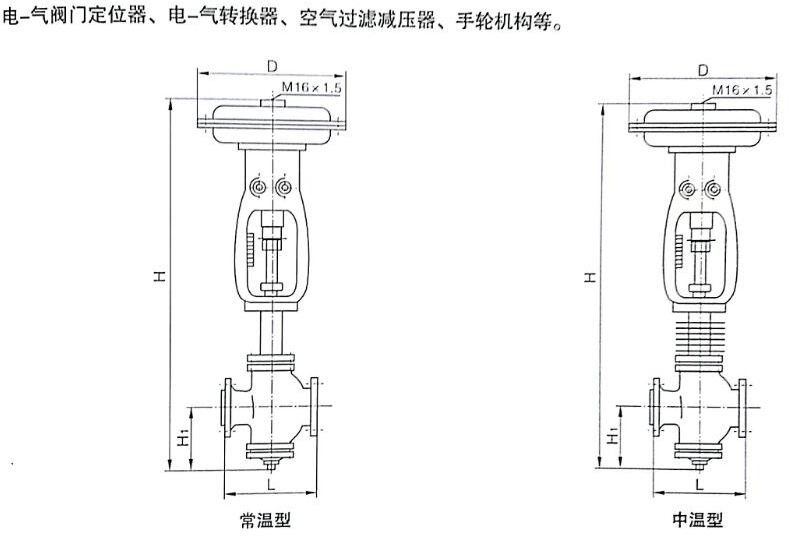

外形尺寸

公稱通徑DN		25	32	40	50	65	80	100	125	150	200	250	300
D		280		325		410			495			600
L	PN16	185	200	220	250	275	300	350	410	450	550	640	720
	PN40	195	210	230	255	285	310	355	425	460	560	660	735
	PN60	200	210	235	265	295	320	370	440	475	570	680	750
H	常溫型	685	690	785	795	1165	1095	1120	1320	1340	1425	1956	2016
H	中溫型	835	840	925	935	1220	1260	1280	1535	1555	1640
H1		120	120	140	145	190	210	220	270	280	320	440	475

需用介質壓力和工作溫度的關系

閥體材料	公稱壓力PN（Mpa）	介質工作溫度℃
		＜120	＜200	＜250	＜300	＜350	＜400	＜425	＜450
		最大工作壓力Mpa
HT200	1.6	1.6	1.5
ZG230-250	4		4	3.7	3.3	3	2.8	2.3	1.8
ZG230-250	6.4		6.4	5.9	5.2	4.7	4.1	3.7	2.9
ZG1Cr18Ni9Ti	4					4	3	2.7	2.4
ZG1Cr18Ni9Ti	6.4					4.7	4.4	4.2	4

訂貨須知：訂貨時請?zhí)顚憽兑?guī)格書》或注明一下內容：
1.產品型號
2.公稱壓力
3.公稱通徑、額定流量系數Kv
4.信號壓力、彈簧范圍
5.流量特性
6.閥的開關方式
7.介質工作溫度范圍
8.閥體、閥芯材料
9.是否帶附件，說明附件型號
10.是否有其他特殊要求
